MessageSujet: Fonctionnement mécanique de nos répliques volume 3: Les AEG   Fonctionnement mécanique de nos répliques volume 3: Les AEG Icon_minitimeMar 15 Déc - 16:47

AEG ou Electric Gun, comme vous êtes tous bilingue il est donc inutile de vous le traduire par pistolet électrique (vous le saviez si si ^^)

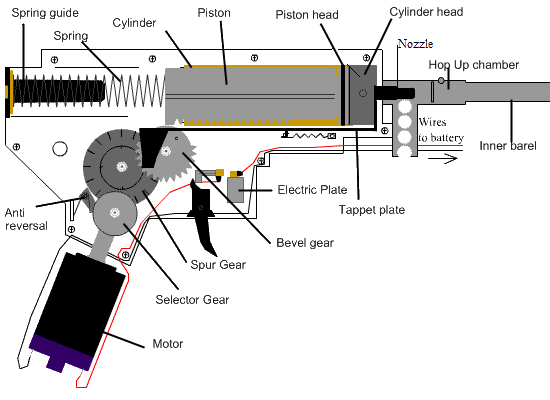

Voici donc une petite énumération des pièces et leur fonction afin de mieux comprendre le schmilblick qui se passe là dedans:

* Gearbox (coque): maintient toutes les autres pièces

* Spring (ressort): se comprime lors du recul de piston et l'expulse avec l'énergie accumulée

* Gears (engrenages): actionnés par le moteur, ils entraînent le piston vers l'arrière

* Piston: reculé par les engrenages (gears) il sert de guide à la tête de piston

* Tête de piston: chasse l'air vers la tête de cylindre

* Cylindre: contient le flux d'air éjecté dans le canon (l'air comprimé propulsant la bille)

* Anti-Reversal Latch (cran anti-retour): empêche les engrenages de tourner dans le mauvais sens

* Bushing/bearing: maintiennent les gears en place et facilite leur mouvement rotatif

* Spring Guide (guide ressort): guide le ressort et assure qu'il se détend correctement

* Moteur/engine: entraîne les engrenages (gears)

* Nozzle (bec d'air): gère l'arrivée des billes dans le canon et concentre le flux d'air sur la bille

* Tappet Plate (fourchette): assure le fonctionnement synchronisé du noozle

* Tête de cylindre: régule le flux d'air avant et le dirige vers le nozzle

Tout ceci sera de plus illustré en image afin de restituer chaque pièces à sa place ^^

Fonctionnement mécanique de nos répliques volume 3: Les AEG Gearbo10
